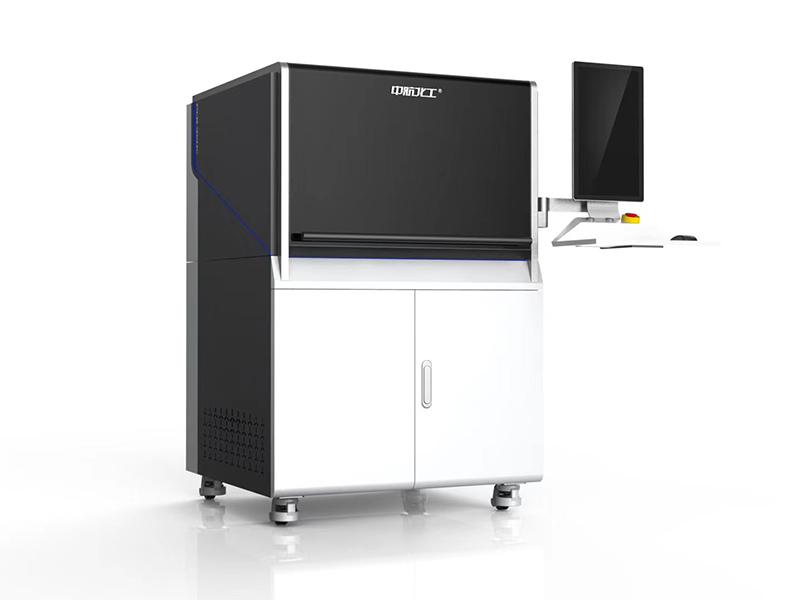

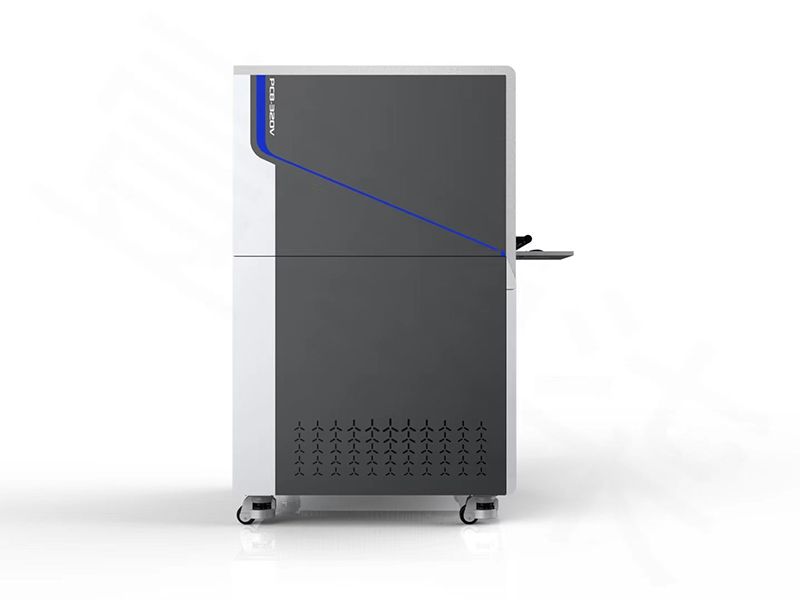

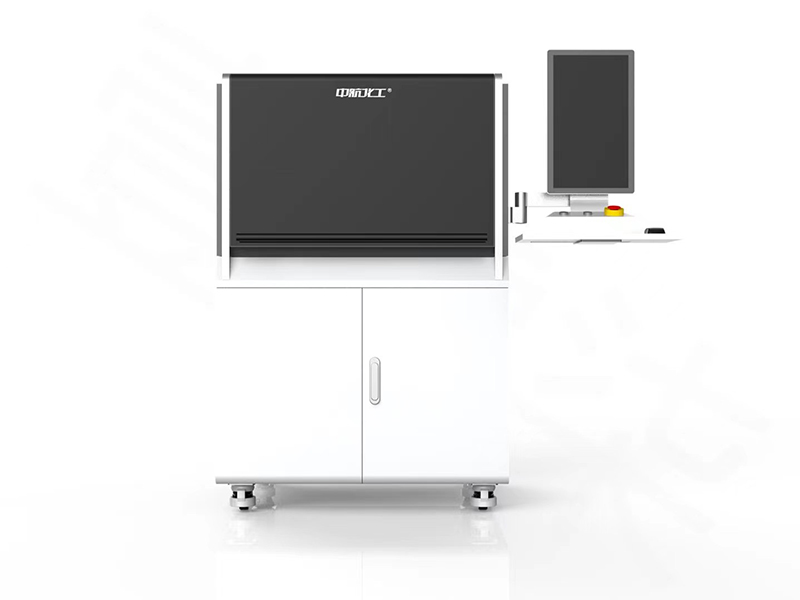

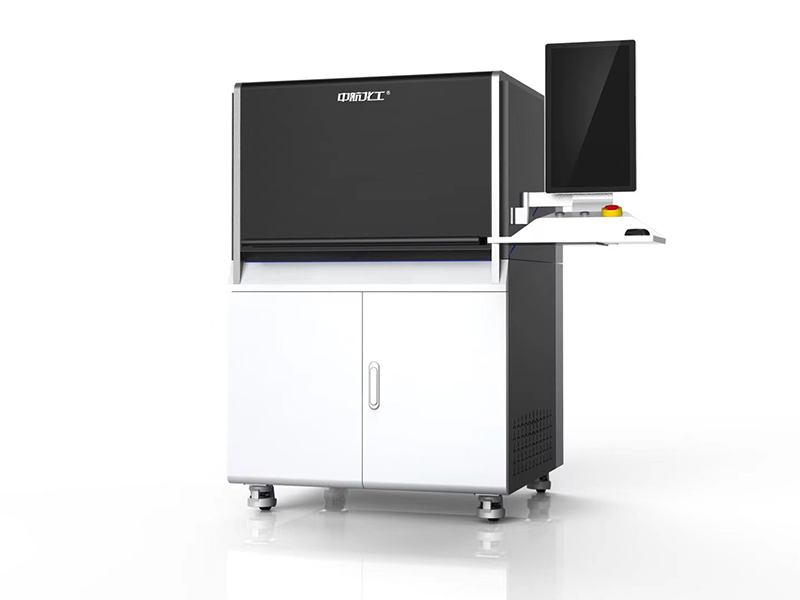

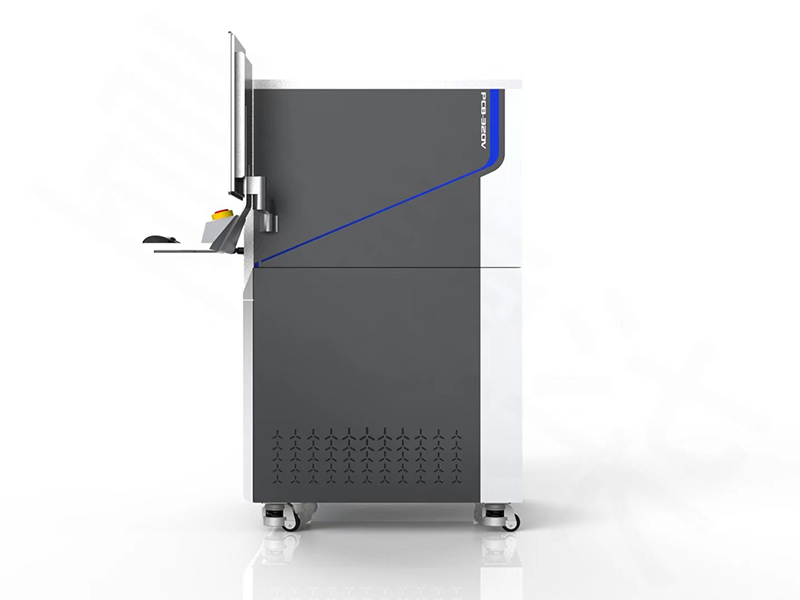

PCB自動換刀雕刻機 電路板雕刻機 線路板雕刻機 PCB330A

產品用途：

中航北工自動換刀PCB視覺雕刻機PCB330A是一種機電、軟件、硬件互相結合的一體式產品。它利用物理雕刻過程，通過計算機、安卓智能手機、安卓系統的平板電腦控制（選配），自動控制選擇合適的刀具，在空白的覆銅板上把不必要的銅箔銑去，形成用戶定制的PCB。使用簡單、省時、省料。

產品特點：

1.   氣動換刀主軸電機：80000 rpm。

2.   激光檢測系統，檢測分辨率：0.1 mm。

3.   自動控制換刀，刀庫數量：10把帶有定位環的刀具

4.   自動換刀系統：該設備采用氣動換刀高速主軸，激光檢測刀具系統，一體式多種刀具庫。加工PCB只要點擊鼠標即可完成，“傻瓜式”制作PCB。

5.   真空吸附功能，PCB和平臺貼合，提高了雕刻的精度（選配）

6.   視覺校正原點：每次開機復位后，機器的原點在同一位置，精確到0.01mm,擺正取刀的可靠性。

7.   斷點續雕：可從某一百分比開始雕刻，或雕刻到某一百分比結束。

8.   斷電續雕：自動記憶加工進度，斷電恢復后，可自動回到原先進度繼續加工。

9.   模擬加工：根據設定的參數，軟件模擬顯示實際加工過程。可以脫機模擬功能，初學者可以模擬運行，熟悉軟件

10.  實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。

11.  區域選擇雕刻：可選擇內、外區域，進行局部雕刻。

12.  組合雕刻：選擇粗、細兩把雕刻刀，軟件自動分配雕刻區域。在不影響雕刻精度的情況下，用粗雕刻刀，快速銑掉大塊銅箔區域，用細雕刻刀，精確雕刻出細微線路。加工時間縮短50%。

13.  挖孔鉆孔：對于孔徑大于0.8的孔，用銑刀挖出孔來，大大減少換刀次數。

14.  自動刀具選擇：軟件自動選擇適合的刀具參數，免除人工選擇刀具參數的繁瑣。

15.  主軸電機可在0~80000rpm內設置轉速，加工時可設置六檔轉速。

16.  機器自帶照明功能，方便觀察整個雕刻PCB的過程。

17.  控制方式：計算機、安卓智能手機（選配）、安卓系統的平板電腦（選配）

18.  標配WIFI無線模塊，具有遠程升級、遠程診斷與維護、遠程控制、定時預約開關機等功能

19.  兼容的EDA設計軟件：Protel99SE、DXP、Altium Designer、PADS、Cadence、Eagle、Proteus、CAM350、AutoCAD和其它Gerber格式編輯軟件。

20.  軟件可在安裝刻字軟件情況下雕刻出相應的凹凸字體。

21.  安全可靠，XYZ三軸獨立控制，三軸3維運動。XYZ雙重限位保護，超限自停。

22.  自動鉆孔雕銑鏤空功能，利用攝像檢查技術測量已雕刻的線徑和孔徑大小尺寸。

23. 自動視覺定位：通過500萬像素工業相機及工業鏡頭，準確觀測板面線路，只需識別2孔，就能自動計算出所有孔位置，并可對板面的旋轉、變形進行智能補償，使鉆孔孔位準確。無需定位孔，鉆孔、割邊更方便。

24. 完善的刀具檢測功能，雕刻精度，提高雕刻效率

25. 21.5寸一體化工業觸控系統，無需單獨配電腦，簡潔大方，使用方便。規范的工具箱底柜，防塵靜音安全罩，滿足工作現場要求。

26. 采用吸塵器清除加工中產生的粉塵。

27. 防塵靜音安全罩：金屬安全罩；透明可視；氣動撐桿，有效防止粉塵和噪音。

技術參數：

1.   工作面積：320×280 mm

2.   加工面數：?jiǎn)?雙面

3.   X、Y行程：330 mm

4.   Z行程：38 mm

5.   驅動方式：X、Y、Z軸步進電機

6.   主軸換刀控制：氣動換刀

7.   主軸轉速：80000 rpm

8.   移動速度：7.2 m/min

9.   線寬：4 mil（0.1016 mm）

10.  線距：6 mil（0.1524 mm）

11.  鉆孔深度：0.02～3 mm

12.  鉆孔孔徑：0.4～3.175 mm

13.  鉆孔速度：120 Strokes/min （Max）

14.  通信接口：RS232/USB

15.  刀具庫：φ7.55mm 不銹鋼刀具庫

16.  刀具安裝座：全鋁防銹

17.  刀具類型：10把帶有定位環的刀具

18.  刀具檢測分辨率：0.1 mm

19.  刀具間距：27 mm

20.  換刀時間：10～30 s

21.  刀具檢測時間：1μs

22.  輸入電源：AC(100～250)V、(50/60)Hz

23.  功耗：220 VA保 險 絲：5 A

24.  支持EDA軟件： Protel 99SE、DXP2004、Altium Designer、CAM350、Eagle、Pads、Proteus、AUTOCAD等

25.   重量：約180 kg

26.   外形尺寸：750 mm（L）×660 mm（W）×1250 mm（H）

選配

計算機（觸屏）、安卓手機、安卓平板電腦、吸塵裝置、真空吸附功能
